调直机
作者:安平县欧迈丝网机械厂 添加时间:2020-09-27 14:06

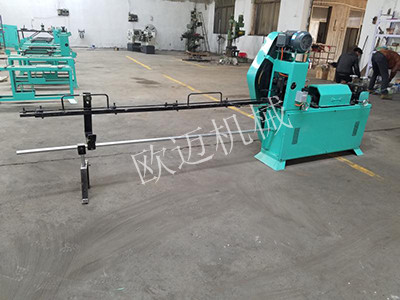

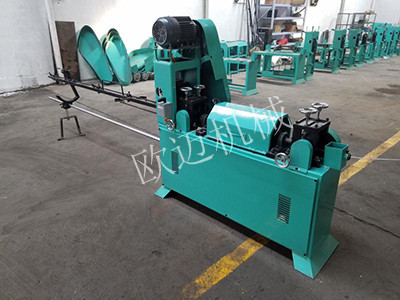

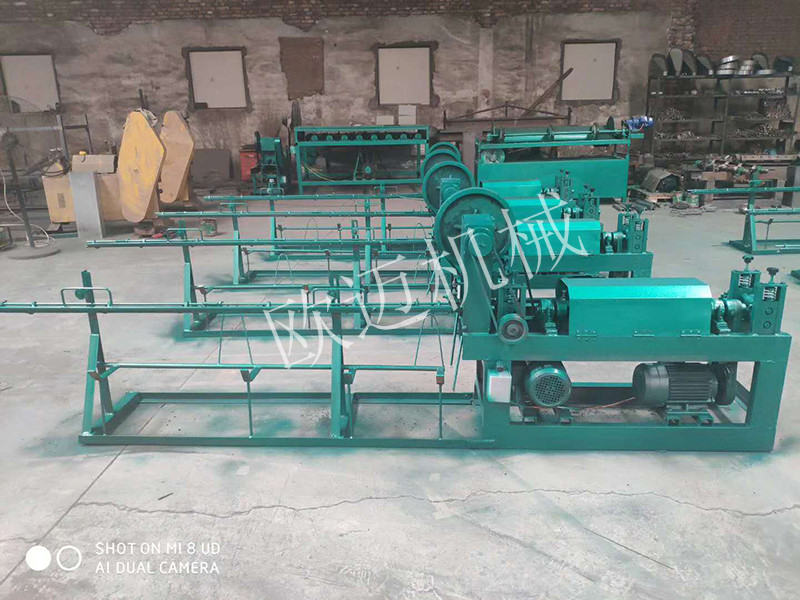

调直机
产品关注度:
各种规格加工定做
咨询热线:16503180056
厂家:安平县欧迈丝网机械厂

直丝机的调直范围
直丝机的调直范围是从0.8-14mm的金属丝一次性调制切断。
直丝机的功能
直丝机用于调直和切断直径14毫米以下的钢筋,切断长度可根据客户要求定制。可调直切断不锈钢丝、铝丝、冷拔丝、包塑料皮钢丝等、切口齐、误差小、性能好。
直丝机的构造:直丝机由调直筒,电机,牵行机构,切断机构,钢筋定长架、机架和驱动装置等组成。
直丝机的操作原理
操作原理:电动机通过皮带传动增速,使调直筒高速旋转,穿过调直筒的钢筋被调直,并由调直模清除钢筋表面的锈皮;由电动机通过另一对减速皮带传动和齿轮减速箱,一方面驱动两个传送压辊,牵引钢筋向前运动,另一方面带动曲柄轮,使锤头上下运动。当钢筋调直到预定长度,锤头锤击上刀架,将钢筋切断,切断的钢筋落入受料架时,由于弹簧作用,刀台又回到原位,完成一个循环。1. 性能结构: 调直机构——由调直辊、调直压块、和两端轴承座构成,完成对线材的调直工作。其动力为安装在机架下部的电动机,通过三角带带动调直轴高速旋转。
进给机构——压轮部分由两个同步运转的压轮组成,通过三角皮带链条传动,带动一对齿轮副,其同轴的一对压轮随之同步运转。工作时,金属线材通过压轮外圆的线槽在摩擦力的作用下向前运行,调整压轮弹簧可改变线材进给速度。其最大值等于压轮外圆线速度。工作中,应根据加工线材的直径和刚性适当调整压力,以获得最佳调直效果和生产效率。 切断机构——切断机构由一偏心机构跟直丝道一端的刀架共同完成切断动作。偏心机构由主轴、滑块、偏心轮、摇臂、及冲头组成,其动力由切断电机通过三角皮带传动使主轴旋转,在偏心机构作用下冲头做上下往复运动。工作时,当直丝道线槽内的金属线达到定长时,金属线在压轮组摩擦力的作用下迅速将直丝槽向前推动,刀头顶部的冲头压块后部的凸台移动至冲头的工作行程内,此时通过冲头压块冲击刀头,从而定长切断金属线材。与此同时,冲头块下行时,其下面压下槽封扭铁,使封线杆绕导杆旋转,脱开线槽内被切断的线材,在重力作用下自动落入线斗内,冲头上行时刀头亦随之上行,在扭簧作用下,封线杆重新封住线槽。直丝槽在线材推力消失后,在拉簧作用下恢复初始状态,进入下一循环。
落丝机构——承料架由挡料杆,心轴,底座等组成,线盘可绕心轴旋转,放上盘形线材后,在进给机构拉动下,旋风可连续、自动给料。
